MAGIC TUBE

Der Schwingungstilger Magic Tube

Sie brauchen eine effiziente Lösung für folgende Schwingungsprobleme?

  • Rohrleitungsschwingungen
  • Anlagenschwingungen
  • Maschinenschwingungen
  • Wiederkehrende Anlagenschäden

Sie suchen eine schnelle und praktikable Lösung, die

  • Ihre Schwingungsprobleme kurzfristig beseitigt – mit langfristigem Erfolg
  • KEINEN Anlagen- oder Maschinenstillstand erfordert, sondern bei laufendem Betrieb umgesetzt werden kann

Dann haben wir die Lösung

Der flexibel einsetzbare und patentierte Schwingungstilger MAGIC TUBE ermöglicht eine signifikante Reduktion von resonanzbedingten Schwingungen.

Funktionsweise

Ein Schwingungstilger stellt eine besonders elegante Lösung zur Reduktion von resonanzbedingten Schwingungen dar. Er fungiert als Gegenschwinger, der dafür sorgt, dass das zu tilgende Bauteil erst gar nicht in Schwingungen versetzt werden kann. Und das alles ohne jegliche Fremdenergie! Im Gegensatz zu konventionellen Versteifungsmaßnahmen wird ein Schwingungstilger daher lediglich an die zu tilgende Struktur gekoppelt und benötigt keine zusätzliche Abstützung zur Umgebung.

Unser Schwingungstilger Magic Tube bietet darüber hinaus noch einen weiteren wesentlichen Vorteil: Er kann kurzerhand universell vor Ort auf die jeweilige Problemstellung eingestellt werden. Dadurch kann bereits während der Untersuchung eines Schwingungsproblems die Lösung vor Ort optimal umgesetzt werden. Das spart enorm viel Zeit und ist zudem ohne Anlagenstillstand möglich.

Zudem nehmen wir unseren Magic Tube stets in einem hermetisch versiegelten Gehäuse in Betrieb. Das bedeutet für Sie gleichzeitig: kein Wartungs- und Instandhaltungsaufwand.

Anwendungsgebiete

Der patentierte Magic Tube kann in allen Branchen und industriellen Anlagen eingesetzt werden. Häufige Anwendungsfälle finden sich in der chemischen und petrochemischen Industrie. Einsatzbereiche sind häufig Rohrleitungen, Prozessarmaturen, Maschinenkomponenten oder sonstige schwingungsauffällige Strukturen.

Das Design ist bewusst so gewählt worden, dass der Tilger an beliebigen Strukturen mit teilweise individuellen Halterungskonzepten installiert werden kann.

Ihre Vorteile

  • Schnelle Einsatzbereitschaft. Der Tilger ist vorgefertigt und individuell vor Ort auslegbar und kurzfristig vor Ort einsetzbar. Vor-Ort-Installation mit sofortiger Wirksamkeitsüberprüfung
  • Niedriger Aufwand für den Betreiber der Anlage: Es sind keine umfangreichen Planungs- und Umbauarbeiten an der Anlage notwendig. Die Installation kann bei laufendem Betrieb erfolgen.
  • Wartungsfrei. Der passive Schwingungstilger ist komplett wartungsfrei. Durch das hermetisch abgeschlossene Gehäuse arbeitet der Schwingungstilger autark und ohne Zufuhr von Fremdenergie. Nach 10 Jahren empfehlen wir eine Inspektion durchzuführen.
  • Die Zugänglichkeit Ihrer Anlage bleibt erhalten. Im Gegensatz zu teilweise massiven und groß dimensionierten Versteifungsmaßnahmen wird der Schwingungstilger direkt dort installiert, wo sich die Schwingungen bemerkbar gemacht haben.

Baugrößen

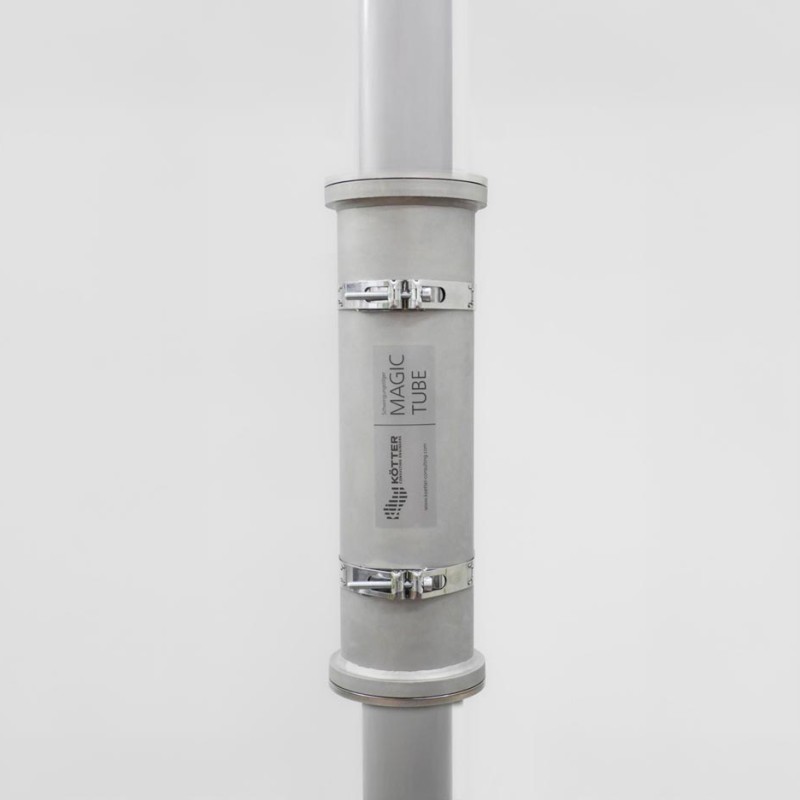

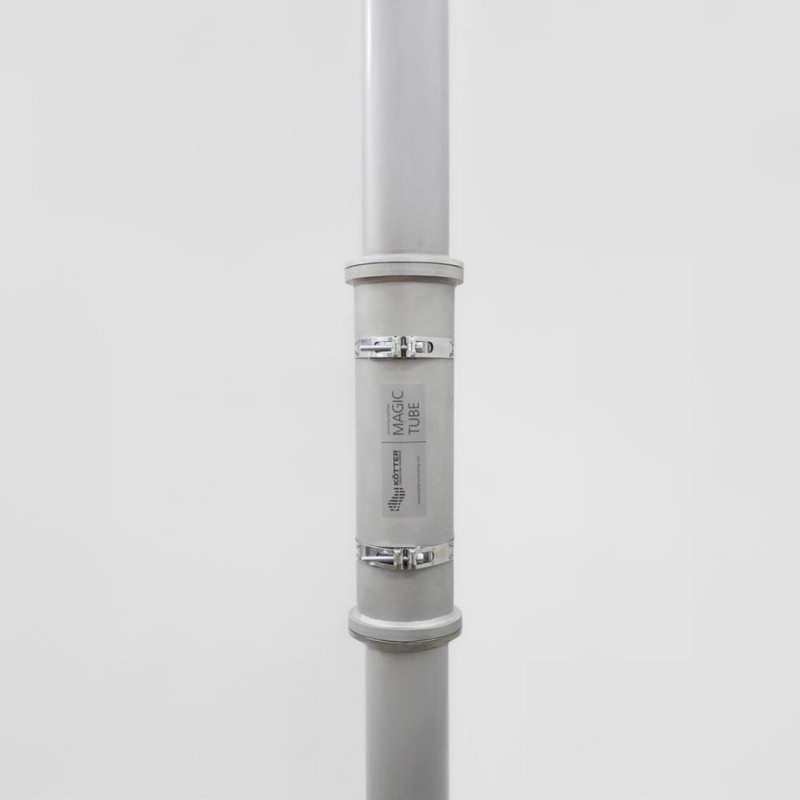

  • Magic Tube XS – mittlerer bis hoher Frequenzbereich, leichte Strukturen, z.B. SAVs, Impulsleitungen bis DN80, Anlagenkomponenten
  • Magic Tube M – niederiger bis hoher Frequenzbereich, mittelschwere Strukturen, z.B. Rohrleitungsabschnitte von DN80 bis DN300, Pulsationsdämpfer, Aggregate

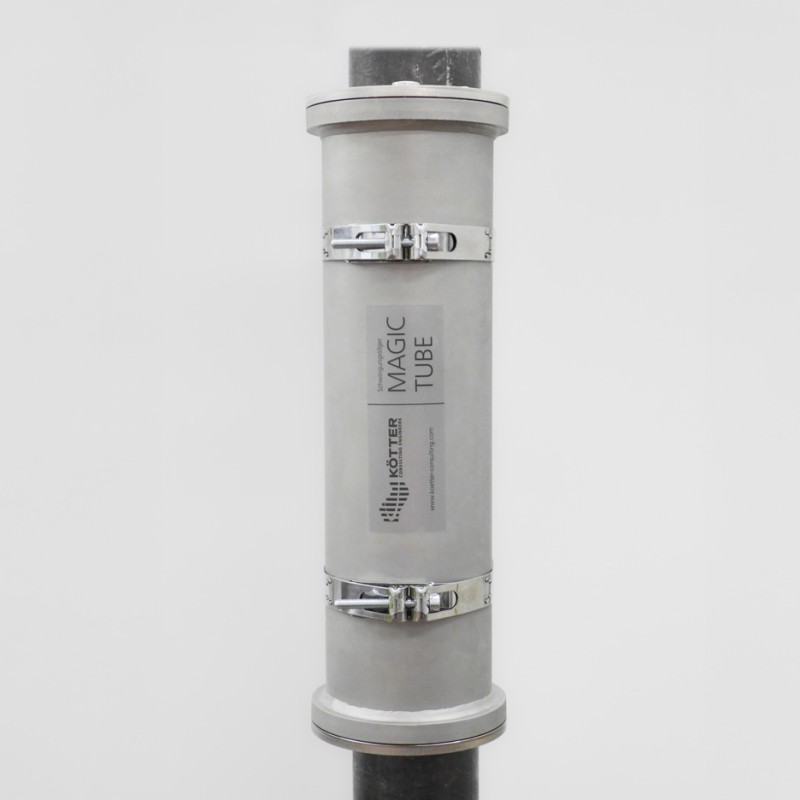

  • Magic Tube XL – niedriger bis mittlerer Frequenzbereich, schwere Strukturen, z.B. große Rohrleitungsabschnitte ab DN200, Höchstdruckleitungen, massive Strukturen, Pulsationsdämpfer, Aggregate

Nehmen Sie Kontakt mit uns auf!

Dr.-Ing. Patrick Tetenborg

Dr.-Ing. Patrick Tetenborg

Entwicklungsleiter und Ansprechpartner Rheine
Dipl.-Ing. Joachim Holstein

Dipl.-Ing. Joachim Holstein

Ansprechpartner Berlin
